Kubernetes1.17 Hard Way (Libvirt) using docker,flannel

Kubernetes1.17 Hard Way (Libvirt) using docker,flannel

해당 문서는 https://github.com/alosadagrande/kubernetes-the-hard-way-libvirt-kvm/blob/master/docs/01-prerequisites.md,https://veerendra2.github.io/kubernetes-the-hard-way-3/ 를 기반으로 테스트된 문서 입니다.

Prerequisites

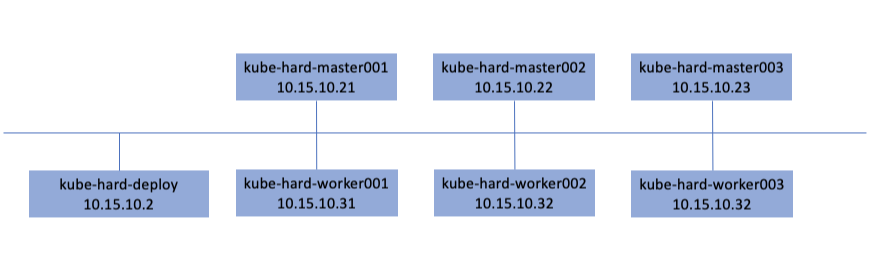

호스트 서버에서 설정되어 있는 인스턴스는 아래와 같이 배포를 위한 서버기반으로 master 인스턴스3개와 worker 인스턴스 3개로 구성된다.

이중 master 인스턴스틑 worker의 역할과 같이 진행 할 수 있도록 한다.

kubernetes 배포를 위한 인증서 및 kubeconfg 파일의 설정은 kube-hard-deploy 호스트에서 진행 된다.

master와 woker로 각 설정의 편의를 위하여 kube-hard-deploy 인스턴스에서 ansible로 진행 하도록 한다.

/opt/kubernetes 디렉토리를 생성하여 ansible inventory파일을 설정 한다. 해당 디렉토리에서 인증서 생성 및 kubeconfig 파일을 생성하는 작업을 진행 한다.

$ mkdir /opt/kubernetes
$ cd /opt/kubernetes/
$ yum install ansible -y
$ cat <<EOF | tee ansible.cfg
[defaults]
forks = 20
host_key_checking = false
deprecation_warnings = false
log_path=/var/log/ansible.log
EOF

$ cat <<EOF | tee hosts
[kube_master]
kube-hard-master001  ansible_host=10.15.10.21
kube-hard-master002  ansible_host=10.15.10.22
kube-hard-master003  ansible_host=10.15.10.23

[kube_worker]
kube-hard-worker001  ansible_host=10.15.10.31
kube-hard-worker002  ansible_host=10.15.10.32
kube-hard-worker003  ansible_host=10.15.10.33

[all:children]
kube_master
kube_worker

[all:vars]
ansible_user=centos
EOF

ping module을 이용하여 ansible 으로 ssh 통신이 되는지 확인 한다. 만약, 통신이 안될경우 ssh-copy-id 명령을 이용하여 key를 복사 한다.

$ ansible -i /opt/kubernetes/hosts  -m ping  all

Installing the Client Tools

완료하는 데 필요한 명령 줄 유틸리티 인 cfssl, cfssljsonkubectl을 설치한다.

Install CFSSL

cfsslcfssljson 명령 줄 유틸리티는 PKI 인프라를 프로비저닝하고 TLS 인증서를 생성하는 데 사용된다.

cfsslcfssljson 다운로드 및 설치:

$ cd /opt/kubernetes/
$ yum install wget -y
$ wget -q --timestamping \
   https://storage.googleapis.com/kubernetes-the-hard-way/cfssl/linux/cfssl \
  https://storage.googleapis.com/kubernetes-the-hard-way/cfssl/linux/cfssljson
$ ls -al  cfssl*
-rw-r--r--. 1 root root 20574840 Sep 15  2019 cfssl
-rw-r--r--. 1 root root 12670032 Sep 15  2019 cfssljson
$ chmod +x cfssl*
$ sudo mv cfssl cfssljson /usr/local/bin/

Verification

cfsslcfssljson 버전 1.3.4 이상이 설치되어 있는지 확인한다.

$ cfssl version
Version: 1.3.4
Revision: dev
Runtime: go1.13

$ cfssljson --version
Version: 1.3.4
Revision: dev
Runtime: go1.13

Install kubectl

kubectl 명령 줄 유틸리티는 Kubernetes API Server와 상호 작용하는 데 사용된다. 공식 릴리스 바이너리에서 kubectl을 다운로드하여 설치한다.

$ wget https://storage.googleapis.com/kubernetes-release/release/v1.17.4/bin/linux/amd64/kubectl
$ chmod +x kubectl
$ sudo mv kubectl /usr/local/bin/

Verification

kubectl 버전 1.17.4 이상이 설치 되어 있는지 확인한다.

$ kubectl version --client
Client Version: version.Info{Major:"1", Minor:"17", GitVersion:"v1.17.4", GitCommit:"8d8aa39598534325ad77120c120a22b3a990b5ea", GitTreeState:"clean", BuildDate:"2020-03-12T21:03:42Z", GoVersion:"go1.13.8", Compiler:"gc", Platform:"linux/amd64"}

Load balancer service

인스턴스에서 HAProxy를 사용하여 로드 밸런서 서비스를 설치하는 방법을 보여준다.

Install and configure HAProxy

$ sudo su -
$ yum install -y haproxy
$ tee /etc/haproxy/haproxy.cfg << EOF
global
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon
    stats socket /var/lib/haproxy/stats

defaults
    log                     global
    option                  httplog
    option                  dontlognull
    option                  http-server-close
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 3000

listen stats :9000
    stats enable
    stats realm Haproxy\ Statistics
    stats uri /haproxy_stats
    stats auth admin:password
    stats refresh 30
    mode http

frontend  main *:6443
    default_backend mgmt6443
    option tcplog

backend mgmt6443
    balance source
    mode tcp
    # MASTERS 6443
    server kube-hard-master001 10.15.10.21:6443 check
    server kube-hard-master002 10.15.10.22:6443 check
    server kube-hard-master003 10.15.10.23:6443 check
EOF

Kubernetes 포트가 6443이므로 selinux 정책을 수정하여 haproxy가 해당 특정 포트에서 청취 할 수 있도록 해야 한다.

$ sudo semanage port --add --type http_port_t --proto tcp 6443

모든 것이 올바르게 구성 되었는지 확인한다.

$ haproxy -c -V -f /etc/haproxy/haproxy.cfg
Configuration file is valid

구성이 확인되면 서비스를 실행 한다.

$ systemctl enable haproxy --now
Created symlink from /etc/systemd/system/multi-user.target.wants/haproxy.service to /usr/lib/systemd/system/haproxy.service.

Provisioning a CA and Generating TLS Certificates

CloudFlare의 PKI 툴킷 인 cfssl을 사용하여 PKI 인프라를 프로비저닝 한 다음이를 사용하여 인증 기관을 부트 스트랩하고 다음 구성 요소에 대한 TLS 인증서를 생성한다.

아래의 총 6개의 인증서를 생성 해야 한다.

  • API 서버에 클러스터 관리자(admin) 인증을 위한 클라이언트 인증서
  • API 서버에서 kubelet과 통신을 위한 클라이언트 인증서
  • 컨트롤러 매니저와 API 서버 간의 통신을 위한 클라이언트 인증서/kubeconfig
  • kube-proxy를 위한 클라이언트 인증서
  • 스케줄러와 API 서버간 통신을 위한 클라이언트 인증서/kubeconfig
  • API 서버 엔드포인트를 위한 서버 인증서

Certificate Authority

추가 TLS 인증서를 생성하는 데 사용할 수있는 인증 기관을 제공합니다. CA 구성 파일, 인증서 및 개인 키를 생성한다.

CloudFlare의 PKI 툴킷인 cfssl을 사용하여 PKI 인프라를 구축한 다음 이를 사용하여 CA(인증 기관)을 부트스트랩 한다.

C : ISO 국가 코드 KR, US, CN, JP (대문자)
ST : 시,도
L : 구,군
O : 기관명, 회사명
OU : 조직명
CN : 도메인명, 일반이름. IP 주소는 CN 으로 사용할수 없다
위 항목은 모두 영문입력을 해야 합니다. 특수문자를 사용하면 안된다.

$
{
cat > ca-config.json <<EOF
{
  "signing": {
    "default": {
      "expiry": "8760h"
    },
    "profiles": {
      "kubernetes": {
        "usages": ["signing", "key encipherment", "server auth", "client auth"],
        "expiry": "8760h"
      }
    }
  }
}
EOF

cat > ca-csr.json <<EOF
{
  "CN": "Kubernetes",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "HARD",
      "OU": "CA",
      "ST": "Korea"
    }
  ]
}
EOF

cfssl gencert -initca ca-csr.json | cfssljson -bare ca

}

Client and Server Certificates

각 Kubernetes 구성 요소에 대한 클라이언트 및 서버 인증서와 Kubernetes admin에 대한 클라이언트 인증서를 생성한다.

The Admin Client Certificate

API 서버에 클러스터 admin 인증을 위한 클라이언트 인증서 및 개인 키를 생성

$
{

cat > admin-csr.json <<EOF
{
  "CN": "admin",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "system:masters",
      "OU": "Kubernetes The Hard Way",
      "ST": "Korea"
    }
  ]
}
EOF

cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  admin-csr.json | cfssljson -bare admin

}

$ ls -al admin.pem
-rw-r--r--. 1 root root 1407 Mar 21 08:41 admin.pem

$ ls -al admin-key.pem
-rw-------. 1 root root 1675 Mar 21 08:41 admin-key.pem

The Kubelet Client Certificates

Kubernetes는 Node Authorizer(https://kubernetes.io/docs/reference/access-authn-authz/node/)라는 특수 목적의 권한 부여 모드를 사용한다.

이 모드는 Kubelets의 API 요청을 구체적으로 승인한다. 노드 인증 자에 의해 권한을 부여하기 위해 Kubelets는 사용자 이름이 system:node :<nodeName>system :nodes 그룹에 있는 것으로 식별하는 자격 증명을 사용해야 한다. 노드 권한 부 여자 요구 사항을 충족하는 각 Kubernetes 작업자 노드에 대한 인증서를 만든다.

각 Kubernetes 작업자 노드에 대한 인증서 및 개인 키를 생성한다.

$ for instance in kube-hard-worker001 kube-hard-worker002 kube-hard-worker003  kube-hard-master003   kube-hard-master002  kube-hard-master001; do
cat > ${instance}-csr.json <<EOF
{
  "CN": "system:node:${instance}",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "system:nodes",
      "OU": "Kubernetes The Hard Way",
      "ST": "Korea"
    }
  ]
}
EOF

NODE_IP=$( cat /etc/hosts| grep ${instance} | awk '{print $1}')

cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -hostname=${instance},${instance},${NODE_IP} \
  -profile=kubernetes \
  ${instance}-csr.json | cfssljson -bare ${instance}
done

$ ls -al kube-hard-wor ker0*.pem
-rw-------. 1 root root 1679 Mar 21 08:42 kube-hard-worker001-key.pem
-rw-r--r--. 1 root root 1525 Mar 21 08:42 kube-hard-worker001.pem
-rw-------. 1 root root 1679 Mar 21 08:42 kube-hard-worker002-key.pem
-rw-r--r--. 1 root root 1525 Mar 21 08:42 kube-hard-worker002.pem
-rw-------. 1 root root 1679 Mar 21 08:42 kube-hard-worker003-key.pem
-rw-r--r--. 1 root root 1525 Mar 21 08:42 kube-hard-worker003.pem

The Controller Manager Client Certificate

kube-controller-manager 클라이언트 인증서 및 개인 키를 생성

$ {

cat > kube-controller-manager-csr.json <<EOF
{
  "CN": "system:kube-controller-manager",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "system:kube-controller-manager",
      "OU": "Kubernetes The Hard Way",
      "ST": "Korea"
    }
  ]
}
EOF

cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  kube-controller-manager-csr.json | cfssljson -bare kube-controller-manager

}

$ ls -al kube-controller-manage*.pem
-rw-------. 1 root root 1679 Mar 21 08:43 kube-controller-manager-key.pem
-rw-r--r--. 1 root root 1464 Mar 21 08:43 kube-controller-manager.pem

The Kube Proxy Client Certificate

kube-proxy 클라이언트 인증서 및 개인 키를 생성

$
{

cat > kube-proxy-csr.json <<EOF
{
  "CN": "system:kube-proxy",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "system:node-proxier",
      "OU": "Kubernetes The Hard Way",
      "ST": "Korea"
    }
  ]
}
EOF

cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  kube-proxy-csr.json | cfssljson -bare kube-proxy

}

$ ls -al kube-proxy*.pem
-rw-------. 1 root root 1679 Mar 21 08:43 kube-proxy-key.pem
-rw-r--r--. 1 root root 1432 Mar 21 08:43 kube-proxy.pem

The Scheduler Client Certificate

kube-scheduler 클라이언트 인증서 및 개인 키를 생성

$
{

cat > kube-scheduler-csr.json <<EOF
{
  "CN": "system:kube-scheduler",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "system:kube-scheduler",
      "OU": "Kubernetes The Hard Way",
      "ST": "Korea"
    }
  ]
}
EOF

cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  kube-scheduler-csr.json | cfssljson -bare kube-scheduler

}

$ ls -al kube-scheduler*.pem
-rw-------. 1 root root 1675 Mar 21 08:43 kube-scheduler-key.pem
-rw-r--r--. 1 root root 1440 Mar 21 08:43 kube-scheduler.pem

The Kubernetes API Server Certificate

kubernetes-the-hard-way 고정 IP 주소는 Kubernetes API Server 인증서의 hostname 목록에 포함 된다. 이렇게 하면 원격 클라이언트가 인증서를 확인할 수 있다.

Kubernetes API Server 인증서 및 개인 키를 생성한다.

$
{

KUBERNETES_HOSTNAMES=kubernetes,kubernetes.default,kubernetes.default.svc,kubernetes.default.svc.cluster,kubernetes.svc.cluster.local

cat > kubernetes-csr.json <<EOF
{
  "CN": "kubernetes",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "Kubernetes",
      "OU": "Kubernetes The Hard Way",
      "ST": "Korea"
    }
  ]
}
EOF

cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -hostname=10.32.0.1,10.15.10.2,10.15.10.21,10.15.10.22,10.15.10.23,${KUBERNETES_BAREMETAL_ADDRESS},127.0.0.1,${KUBERNETES_HOSTNAMES} \
  -profile=kubernetes \
  kubernetes-csr.json | cfssljson -bare kubernetes

}


$ ls -al kubernetes*.pem
-rw-------. 1 root root 1675 Mar 21 08:44 kubernetes-key.pem
-rw-r--r--. 1 root root 1647 Mar 21 08:44 kubernetes.pem

Kubernetes API 서버에는 kubernetes 내부 dns 이름이 자동으로 할당되며, 이는 컨트롤 플레인 부트 스트랩 실험실에서 내부 클러스터 서비스 용으로 예약 된 주소 범위 (10.32.0.0/24)에서 첫 번째 IP 주소 (10.32.0.1)에 연결된다.

The Service Account Key Pair

Kubernetes Controller Manager는 키 페어를 사용하여 서비스 계정 관리 문서(https://kubernetes.io/docs/reference/access-authn-authz/service-accounts-admin/) 에 설명 된대로 서비스 계정 토큰을 생성하고 서명한다.

service-account 인증서 및 개인 키를 생성

$
{

cat > service-account-csr.json <<EOF
{
  "CN": "service-accounts",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "KR",
      "L": "Seoul",
      "O": "Kubernetes",
      "OU": "Kubernetes The Hard Way",
      "ST": "Korea"
    }
  ]
}
EOF

cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  service-account-csr.json | cfssljson -bare service-account

}

$ ls -al service-account*.pem
-rw-------. 1 root root 1675 Mar 21 08:44 service-account-key.pem
-rw-r--r--. 1 root root 1419 Mar 21 08:44 service-account.pem

Distribute the Client and Server Certificates

적절한 인증서와 개인 키를 각 Worker 인스턴스에 복사한다. (kube-proxy, kube-controller-manager, kube-scheduler 및 kubelet 클라이언트 인증서는 클라이언트 인증 구성 파일을 생성하는 데 사용)

$ for node in kube-hard-worker001 kube-hard-worker002 kube-hard-worker003  kube-hard-master002  kube-hard-master001 kube-hard-master003; do
      for key in ca.pem ${node}-key.pem ${node}.pem kube-proxy-key.pem kube-proxy.pem; do
             scp ${key} centos@${node}:~
      done
  done

적절한 인증서 및 개인 키를 각 Controller 인스턴스에 복사한다.

$  for node in kube-hard-master001 kube-hard-master003 kube-hard-master002; do
      for key in ca.pem ca-key.pem kubernetes-key.pem kubernetes.pem service-account-key.pem service-account.pem; do
         scp ${key} centos@${node}:~
        done
  done

Generating Kubernetes Configuration Files for Authentication

이 실습에서는 Kubernetes configuration files (https://kubernetes.io/docs/concepts/configuration/organize-cluster-access-kubeconfig/) 라고도하는 Kubernetes 구성 파일을 생성하여 Kubernetes 클라이언트가 Kubernetes API 서버를 찾고 인증 할 수 있도록 한다.

Client Authentication Configs

controller manager , kubelet, kube-proxyscheduler 클라이언트 및 admin을 위한 kubeconfig 파일을 생성한다.

Kubernetes Public IP Address

각 kubeconfig에는 Kubernetes API 서버가 연결되어 있어야 한다. 고 가용성을 지원하기 위해 Kubernetes API 서버 앞에있는로드 밸런서에 할당 된 IP 주소가 사용된다. 로드 밸런서 고정 IP 주소를 검색 한다. KUBERNETES_PUBLIC_ADDRESS는 로드 밸런서 IP 주소로 Kubernetes 클러스터 내부의 모든 인스턴스와 베어 메탈 자체에서 오는 모든 API 요청의 시작점 이라고 할수 있다.

$ KUBERNETES_PUBLIC_ADDRESS=10.15.10.2

The kubelet Kubernetes Configuration File

Kubelets에 대한 kubeconfig 파일을 생성 할 때 Kubelet의 노드 이름과 일치하는 클라이언트 인증서를 사용해야 한다. 이를 통해 Kuberlet이 Kubernetes Node Authorizer(https://kubernetes.io/docs/reference/access-authn-authz/node/)에 의해 올바르게 인증된다. ( SSL 인증서를 생성하는 데 사용 된 동일한 디렉토리에서 다음 명령을 실행해야 한다.)

각 작업자 노드에 대한 kubeconfig 파일을 생성한다.

$ for instance in kube-hard-worker001 kube-hard-worker002 kube-hard-worker003  kube-hard-master002  kube-hard-master001 kube-hard-master003 ; do
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://${KUBERNETES_PUBLIC_ADDRESS}:6443 \
    --kubeconfig=${instance}.kubeconfig

  kubectl config set-credentials system:node:${instance}.${DOMAIN} \
    --client-certificate=${instance}.pem \
    --client-key=${instance}-key.pem \
    --embed-certs=true \
    --kubeconfig=${instance}.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:node:${instance}.${DOMAIN} \
    --kubeconfig=${instance}.kubeconfig

  kubectl config use-context default --kubeconfig=${instance}.kubeconfig
done

$ ls -al kube-hard-worker*.kubeconfig
-rw-------. 1 root root 6412 Mar 21 08:45 kube-hard-worker001.kubeconfig
-rw-------. 1 root root 6412 Mar 21 08:45 kube-hard-worker002.kubeconfig
-rw-------. 1 root root 6412 Mar 21 08:45 kube-hard-worker003.kubeconfig

The kube-proxy Kubernetes Configuration File

kube-proxy 서비스에 대한 kubeconfig 파일을 생성 한다.

$
{
KUBERNETES_PUBLIC_ADDRESS=10.15.10.2

  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://${KUBERNETES_PUBLIC_ADDRESS}:6443 \
    --kubeconfig=kube-proxy.kubeconfig

  kubectl config set-credentials system:kube-proxy \
    --client-certificate=kube-proxy.pem \
    --client-key=kube-proxy-key.pem \
    --embed-certs=true \
    --kubeconfig=kube-proxy.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:kube-proxy \
    --kubeconfig=kube-proxy.kubeconfig

  kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig
}

$ ls -al kube-proxy.kubeconfig
-rw-------. 1 root root 6258 Mar 21 08:46 kube-proxy.kubeconfig

The kube-controller-manager Kubernetes Configuration File

kube-controller-manager 서비스를위한 kubeconfig 파일을 생성

$
{
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://127.0.0.1:6443 \
    --kubeconfig=kube-controller-manager.kubeconfig

  kubectl config set-credentials system:kube-controller-manager \
    --client-certificate=kube-controller-manager.pem \
    --client-key=kube-controller-manager-key.pem \
    --embed-certs=true \
    --kubeconfig=kube-controller-manager.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:kube-controller-manager \
    --kubeconfig=kube-controller-manager.kubeconfig

  kubectl config use-context default --kubeconfig=kube-controller-manager.kubeconfig
}

$ ls -al kube-controller-manager.kubeconfig
-rw-------. 1 root root 6323 Mar 21 08:46 kube-controller-manager.kubeconfig

The kube-scheduler Kubernetes Configuration File

kube-scheduler 서비스에 대한 kubeconfig 파일을 생성

$
{
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://127.0.0.1:6443 \
    --kubeconfig=kube-scheduler.kubeconfig

  kubectl config set-credentials system:kube-scheduler \
    --client-certificate=kube-scheduler.pem \
    --client-key=kube-scheduler-key.pem \
    --embed-certs=true \
    --kubeconfig=kube-scheduler.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:kube-scheduler \
    --kubeconfig=kube-scheduler.kubeconfig

  kubectl config use-context default --kubeconfig=kube-scheduler.kubeconfig
}


$ ls -al kube-scheduler.kubeconfig
-rw-------. 1 root root 6269 Mar 21 08:46 kube-scheduler.kubeconfig

The admin Kubernetes Configuration File

관리자를위한 kubeconfig 파일을 생성

$ {
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://127.0.0.1:6443 \
    --kubeconfig=admin.kubeconfig

  kubectl config set-credentials admin \
    --client-certificate=admin.pem \
    --client-key=admin-key.pem \
    --embed-certs=true \
    --kubeconfig=admin.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=admin \
    --kubeconfig=admin.kubeconfig

  kubectl config use-context default --kubeconfig=admin.kubeconfig
}

$ ls -al admin.kubeconfig
-rw-------. 1 root root 6193 Mar 21 08:46 admin.kubeconfig

Distribute the Kubernetes Configuration Files

적절한 kubelet 및 kube-proxy kubeconfig 파일을 각 Woker 인스턴스에 복사

$ for node in kube-hard-worker001 kube-hard-worker002 kube-hard-worker003
do
     scp ${node}.kubeconfig centos@${node}:~
     scp kube-proxy.kubeconfig centos@${node}:~
done

적절한 kube-controller-manager 및 kube-scheduler kubeconfig 파일을 각 Controller 인스턴스에 복사

$ for node in kube-hard-master001 kube-hard-master002 kube-hard-master003 kube-hard-master002  kube-hard-master001 kube-hard-master003
 do
     for kubeconfig in admin.kubeconfig kube-controller-manager.kubeconfig kube-scheduler.kubeconfig; do
         scp ${kubeconfig} centos@${node}:~
     done
done

Generating the Data Encryption Config and Key

Kubernetes는 클러스터 상태, 응용 프로그램 구성 및 Secret을 포함한 다양한 데이터를 저정한다. Kubernetes는 유휴 클러스터 데이터를 암호화하는 기능을 지원한다.(https://kubernetes.io/docs/tasks/administer-cluster/encrypt-data/)

Kubernetes Secrets 암호화에 적합한 암호화 키 및 암호화 구성을 생성합니다.(https://kubernetes.io/docs/tasks/administer-cluster/encrypt-data/#understanding-the-encryption-at-rest-configuration)

The Encryption Key

암호화 키를 생성

$ ENCRYPTION_KEY=$(head -c 32 /dev/urandom | base64)
$ echo $ENCRYPTION_KEY
HRF0fAkpGSP762AFx9v0ugveE/v2ikl9Z4AdrLo6/rc=

The Encryption Config File

encryption-config.yaml 암호화 구성 파일을 작성

$ cat > encryption-config.yaml <<EOF
kind: EncryptionConfig
apiVersion: v1
resources:
  - resources:
      - secrets
    providers:
      - aescbc:
          keys:
            - name: key1
              secret: ${ENCRYPTION_KEY}
      - identity: {}
EOF
$ ls -al encryption-config.yaml
-rw-r--r--. 1 root root 240 Mar 21 08:47 encryption-config.yaml

encryption-config.yaml 암호화 구성 파일을 각 Controller 인스턴스에 복사

$ for node in kube-hard-master001 kube-hard-master002 kube-hard-master003; do
     scp encryption-config.yaml centos@$node:~
  done

Bootstrapping the etcd Cluster

Kubernetes 구성 요소는 상태 비 저장이며 클러스터 상태를 etcd(https://github.com/etcd-io/etcd) 에 저장한다. etcd는 분산 시스템 또는 시스템 클러스터에서 액세스해야하는 데이터를 안정적으로 저장할 수있는 강력하고 일관된 분산 키-값 저장소 이다. 3 개의 노드 클러스터를 부트 스트랩 하고 고 가용성 및 안전한 원격 액세스를 위해 구성힌다.

Time synchronization

분산 시스템은 구성 요소가 동기화되어 있어야 한다. 그렇기 때문에 인프라의 모든 VM을 따라 시간 동기화를 구성하는 것이 좋다. 이를 위해 CentOS에서 패키지로 제공되는 Ansible 및system roles을 활용할 것이다.

먼저 system-role을 설치 한다.

$ yum install rhel-system-roles.noarch  -y

시간 동기화를 위한 playbook을 작성 한다.

$ cat > timesync.yml <<EOF

- hosts: all
  become: yes
  vars:
    timesync_ntp_provider: chrony
    timesync_ntp_servers:
      - hostname: pool.ntp.org
        iburst: yes
  roles:
  - rhel-system-roles.timesync

EOF

$ ansible-playbook -i hosts timesync.yml

Ansible ad-hoc 을 이용하여 시간동기화가 제대로 되었는지 확인 한다.

$ ansible -i hosts  all -a "date"
kube-hard-master001 | CHANGED | rc=0 >>
Sat Mar 21 17:50:28 KST 2020
kube-hard-master003 | CHANGED | rc=0 >>
Sat Mar 21 17:50:16 KST 2020
kube-hard-worker001 | CHANGED | rc=0 >>
Sat Mar 21 17:50:15 KST 2020
kube-hard-worker003 | CHANGED | rc=0 >>
Sat Mar 21 17:49:59 KST 2020
kube-hard-worker002 | CHANGED | rc=0 >>
Sat Mar 21 17:50:02 KST 2020
kube-hard-master002 | CHANGED | rc=0 >>
Sat Mar 21 17:50:11 KST 2020

Bootstrapping an etcd Cluster Member

모든 master노드에서 사용할 etcd 바이너리 파일을 다운로드하며, etcd에 관련된 바이너리를 각 마스터 노드의 /usr/local/bin/ 로 이동한다.

$ wget  https://github.com/etcd-io/etcd/releases/download/v3.4.5/etcd-v3.4.5-linux-amd64.tar.gz
$ tar zxvf etcd-v3.4.5-linux-amd64.tar.gz  '*/etcd' '*/etcdctl' --transform 's,.*/\+\([^/]*\)$,\1,'
$ for file in etcd etcdctl; do ansible -i hosts kube_master -m copy -ba "src=$file dest=/usr/local/bin/ owner=root group=root mode=0755"; done
$ for dir in /etc/etcd /var/lib/etcd; do ansible -i hosts kube-master -m file -ba "path=$dir state=directory"; done
$ for file in ca.pem kubernetes-key.pem kubernetes.pem
  do
    ansible -i hosts kube_master -m copy -ba "src=$file dest=/etc/etcd/ owner=root group=root mode=0600"
  done

etcd.service 파일을 각 마스터 노드에 생성 하고 etcd서비스를 실행 한다.

$ cat <<EOF | tee etcd.service.j2
[Unit]
Description=etcd
Documentation=https://github.com/coreos

[Service]
ExecStart=/usr/local/bin/etcd \\
  --name {{ inventory_hostname }} \\
  --cert-file=/etc/etcd/kubernetes.pem \\
  --key-file=/etc/etcd/kubernetes-key.pem \\
  --peer-cert-file=/etc/etcd/kubernetes.pem \\
  --peer-key-file=/etc/etcd/kubernetes-key.pem \\
  --trusted-ca-file=/etc/etcd/ca.pem \\
  --peer-trusted-ca-file=/etc/etcd/ca.pem \\
  --peer-client-cert-auth \\
  --client-cert-auth \\
  --initial-advertise-peer-urls https://{{ ansible_host }}:2380 \\
  --listen-peer-urls https://{{ ansible_host }}:2380 \\
  --listen-client-urls https://{{ ansible_host }}:2379,https://127.0.0.1:2379 \\
  --advertise-client-urls https://{{ ansible_host }}:2379 \\
  --initial-cluster-token etcd-cluster-0 \\
  --initial-cluster {% for host in groups['kube_master'] %}{{ host }}=https://{{ hostvars[host]['ansible_host'] }}:2380{% if not loop.last %},{% endif %}{% endfor %} \\
  --initial-cluster-state new \\
  --data-dir=/var/lib/etcd
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

ansible -i hosts kube_master -m template -ba 'src=etcd.service.j2 dest=/etc/systemd/system/etcd.service owner=root group=root mode=0644'
ansible -i hosts kube_master -m systemd -ba 'name=etcd state=started daemon_reload=yes enabled=yes'

제대로 맴버가 join되었는지 etcdctl 명령을 이용해서 확인 한다.

$ sudo ETCDCTL_API=3 ./etcdctl member list \
  --endpoints=https://10.15.10.21:2379 \
  --cacert=ca.pem \
  --cert=kubernetes.pem \
  --key=kubernetes-key.pem
2b127dde7e17ea5d, started, kube-hard-master001, https://10.15.10.21:2380, https://10.15.10.21:2379, false
3472b03aa4a9e736, started, kube-hard-master003, https://10.15.10.23:2380, https://10.15.10.23:2379, false
cfbb4a598b8eb8bc, started, kube-hard-master002, https://10.15.10.22:2380, https://10.15.10.22:2379, false

Bootstrapping the Kubernetes Control Plane

3 개의 컴퓨팅 인스턴스에서 Kubernetes Controller 노드를 을 Bootstrap하고 고 가용성을 위해 구성한다. Kubernetes API 서버를 원격 클라이언트에 노출시키는 이미 프로비저닝 된 로드 밸런서를 사용한다. Kubernetes API , SchedulerController Manager와 같은 구성 요소가 각 마스터 또는 컨트롤러에 설치 된다

Prerequisites

모든 마스터 노드에 SELinux를 해제 한다.

$ ansible -i hosts kube_master -m selinux -ba "state=disabled"

Download and Install the Kubernetes Controller Binaries

공식 Kubernetes 릴리스 바이너리를 다운로드 한다.

$ wget \
  "https://storage.googleapis.com/kubernetes-release/release/v1.17.4/bin/linux/amd64/kube-apiserver" \
  "https://storage.googleapis.com/kubernetes-release/release/v1.17.4/bin/linux/amd64/kube-controller-manager" \
  "https://storage.googleapis.com/kubernetes-release/release/v1.17.4/bin/linux/amd64/kube-scheduler" \
  "https://storage.googleapis.com/kubernetes-release/release/v1.17.4/bin/linux/amd64/kubectl"

각 마스터 노드에 다운로드 받은 바이너리와 생성한 인증서를 복사한다.

$ ansible -i hosts kube_master -m file -ba 'path=/etc/kubernetes/config state=directory'
$ for file in kube-apiserver kube-controller-manager kube-scheduler kubectl
  do
    ansible -i hosts kube_master -m copy -ba "src=$file dest=/usr/local/bin/ owner=root group=root mode=0755"
  done
$ for file in encryption-config.yaml ca.pem ca-key.pem kubernetes-key.pem kubernetes.pem service-account-key.pem service-account.pem
  do
    ansible -i hosts kube_master  -m copy -ba "src=$file dest=/var/lib/kubernetes/ owner=root group=root mode=0600"
  done

kube-apiserver.service 시스템 Unit 파일을 작성하고 마스터 노드에 복사 한다.

$ cat <<EOF | sudo tee kube-apiserver.service.j2
[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-apiserver \\
  --advertise-address={{ ansible_host }} \\
  --allow-privileged=true \\
  --apiserver-count=3 \\
  --audit-log-maxage=30 \\
  --audit-log-maxbackup=3 \\
  --audit-log-maxsize=100 \\
  --audit-log-path=/var/log/audit.log \\
  --authorization-mode=Node,RBAC \\
  --bind-address=0.0.0.0 \\
  --client-ca-file=/var/lib/kubernetes/ca.pem \\
  --enable-admission-plugins=NamespaceLifecycle,NodeRestriction,LimitRanger,ServiceAccount,DefaultStorageClass,ResourceQuota \\
  --etcd-cafile=/var/lib/kubernetes/ca.pem \\
  --etcd-certfile=/var/lib/kubernetes/kubernetes.pem \\
  --etcd-keyfile=/var/lib/kubernetes/kubernetes-key.pem \\
  --etcd-servers={% for host in groups['kube_master'] %}https://{{ hostvars[host]['ansible_host'] }}:2379{% if not loop.last %},{% endif %}{% endfor %} \\
  --event-ttl=1h \\
  --encryption-provider-config=/var/lib/kubernetes/encryption-config.yaml \\
  --kubelet-certificate-authority=/var/lib/kubernetes/ca.pem \\
  --kubelet-client-certificate=/var/lib/kubernetes/kubernetes.pem \\
  --kubelet-client-key=/var/lib/kubernetes/kubernetes-key.pem \\
  --kubelet-https=true \\
  --service-account-key-file=/var/lib/kubernetes/service-account.pem \\
  --service-cluster-ip-range=10.32.0.0/24 \\
  --service-node-port-range=30000-32767 \\
  --tls-cert-file=/var/lib/kubernetes/kubernetes.pem \\
  --tls-private-key-file=/var/lib/kubernetes/kubernetes-key.pem \\
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

$ ansible -i hosts kube_master -m template -ba 'src=kube-apiserver.service.j2 dest=/etc/systemd/system/kube-apiserver.service owner=root group=root mode=0644'

service-cluster-ip-range 설정은 서비스 Kubernetes 객체가 수신하는 서비스 네트워크에 할당 된 네트워크 범위를 나타낸다 . 이 네트워크는 내부 Kubernetes 네트워크이다.

Configure the Kubernetes Controller Manager

kube-controller-manager.service 시스템 Unit 파일을 만들고 마스터 노드로 복사 한다.

$ cat <<EOF | sudo tee kube-controller-manager.service
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-controller-manager \\
  --address=0.0.0.0 \\
  --allocate-node-cidrs=true \\
  --cluster-cidr=10.200.0.0/16 \\
  --cluster-name=kubernetes \\
  --cluster-signing-cert-file=/var/lib/kubernetes/ca.pem \\
  --cluster-signing-key-file=/var/lib/kubernetes/ca-key.pem \\
  --kubeconfig=/var/lib/kubernetes/kube-controller-manager.kubeconfig \\
  --leader-elect=true \\
  --root-ca-file=/var/lib/kubernetes/ca.pem \\
  --service-account-private-key-file=/var/lib/kubernetes/service-account-key.pem \\
  --service-cluster-ip-range=10.32.0.0/24 \\
  --use-service-account-credentials=true \\
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

$ ansible -i hosts kube_master -m copy -ba 'src=kube-controller-manager.service dest=/etc/systemd/system/ owner=root group=root mode=0644'

cluster-cidr은 포드가 실행되는 클러스터의 모든 노드에 할당 된 네트워크 범위이다. 실제로 각 노드에는 이 네트워크의 일부가 할당된다. 이 네트워크는 내부 Kubernetes 네트워크이다.

Configure the Kubernetes Scheduler

kube-scheduler.yaml 설정 파일을 생성 하고 마스터 노드로 복사 한다.

$ cat <<EOF | sudo tee kube-scheduler.yaml
apiVersion: kubescheduler.config.k8s.io/v1alpha1
kind: KubeSchedulerConfiguration
clientConnection:
  kubeconfig: "/var/lib/kubernetes/kube-scheduler.kubeconfig"
leaderElection:
  leaderElect: true
EOF

$ ansible -i  hosts kube_master -m copy -ba 'src=kube-scheduler.yaml dest=/etc/kubernetes/config/ owner=root group=root mode=0644'

kube-scheduler.service 시스템 Unit 파일을 생성 하고 마스터 노드로 복사 한다.

$ cat <<EOF | sudo tee kube-scheduler.service
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-scheduler \\
  --config=/etc/kubernetes/config/kube-scheduler.yaml \\
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

$ ansible -i  hosts kube_master -m copy -ba 'src=kube-scheduler.service dest=/etc/systemd/system/ owner=root group=root mode=0644'

kube-controller-manager kube-scheduler 의 kubeconfig 파일을 복사 한다.

$ for file in kube-controller-manager kube-scheduler
do
ansible -i  hosts kube_master  -m copy -ba "src=${file}.kubeconfig dest=/var/lib/kubernetes/ owner=root group=root mode=0644"
done

Start the Controller Services

설정한 데몬을 실행 한다.

$ for service in kube-apiserver kube-controller-manager kube-scheduler
do
ansible -i hosts kube_master -m systemd -ba "name=$service state=started daemon-reload=yes enabled=yes"
done

RBAC for Kubelet Authorization

Kubernetes API 서버가 각 작업자 노드의 Kubelet API에 액세스 할 수 있도록 RBAC 권한을 구성한다. 포드에서 메트릭, 로그 및 명령을 검색하려면 Kubelet API에 액세스해야 한다.

Kubelet --authorization-mode 플래그를 Webhook로 설정한다. 웹 후크 모드는 SubjectAccessReview API를 사용하여 권한을 결정한다.(https://kubernetes.io/docs/reference/access-authn-authz/authorization/#checking-api-access)

Kubelet API에 액세스 할 수있는 권한으로 system:kube-apiserver-to-kubelet ClusterRole(https://kubernetes.io/docs/reference/access-authn-authz/rbac/#role-and-clusterrole)을 만들고 포드 관리와 관련된 가장 일반적인 작업을 수행한다.

$ cat <<EOF | kubectl apply --kubeconfig admin.kubeconfig -f -
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRole
metadata:
  annotations:
    rbac.authorization.kubernetes.io/autoupdate: "true"
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
  name: system:kube-apiserver-to-kubelet
rules:
  - apiGroups:
      - ""
    resources:
      - nodes/proxy
      - nodes/stats
      - nodes/log
      - nodes/spec
      - nodes/metrics
    verbs:
      - "*"
EOF

Kubernetes API 서버는 --kubelet-client-certificate 플래그로 정의 된 클라이언트 인증서를 사용하여 kubernetes 사용자로 Kubelet에 Kubelet을 인증한다.

system:kube-apiserver-to-kubelet를 ClusterRole kubernetes유저로 바인딩 한다.

$ cat <<EOF | kubectl apply --kubeconfig admin.kubeconfig -f -
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: system:kube-apiserver
  namespace: ""
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:kube-apiserver-to-kubelet
subjects:
  - apiGroup: rbac.authorization.k8s.io
    kind: User
    name: kubernetes
EOF

Verification

마지막으로 서비스가 성공적으로 실행되고 있으며 정상 상태인지 확인한다.

$ kubectl get componentstatuses --kubeconfig admin.kubeconfig -o yaml | egrep "kind|name|message"

# Output>>
- message: ok
  kind: ComponentStatus
    name: controller-manager
  - message: ok
  kind: ComponentStatus
    name: scheduler
  - message: '{"health":"true"}'
  kind: ComponentStatus
    name: etcd-1
  - message: '{"health":"true"}'
  kind: ComponentStatus
    name: etcd-2
  - message: '{"health":"true"}'
  kind: ComponentStatus
    name: etcd-0
kind: List

베어 메탈 노드에서 로드 밸런서가 올바르게 구성되었는지 확인한다.

$ KUBERNETES_PUBLIC_ADDRESS=10.15.10.2
$ curl --cacert ca.pem https://${KUBERNETES_PUBLIC_ADDRESS}:6443/version

curl --cacert ca.pem https://${KUBERNETES_PUBLIC_ADDRESS}:6443/version
{
  "major": "1",
  "minor": "17",
  "gitVersion": "v1.17.4",
  "gitCommit": "8d8aa39598534325ad77120c120a22b3a990b5ea",
  "gitTreeState": "clean",
  "buildDate": "2020-03-12T20:55:23Z",
  "goVersion": "go1.13.8",
  "compiler": "gc",
  "platform": "linux/amd64"

Bootstrapping the Kubernetes Worker Nodes

3 개의 Kubernetes Worker 노드를 부트 스트랩 한다. 다음 구성 요소가 각 노드에 설치된다 : docker, kubelet 및 kube-proxy

Provisioning a Kubernetes Worker Node

모든 Worker 노드에 OS 종속성패키지를 설치하며, Docker를 설치 한다.

$ for package in epel-release socat conntrack ipset wget  vim jq   device-mapper-persistent-data  yum-utils lvm2 ;
  do
    ansible -i hosts  all -b -m yum  -a name=$package ;
 done

$ wget https://download.docker.com/linux/centos/docker-ce.repo

$  ansible -i hosts  all  -b -m copy -a 'src=docker-ce.repo  dest=/etc/yum.repos.d/docker.repo'

$  for docker_package in docker-ce docker-ce-cli containerd.io ;
  do
    ansible -i hosts  all -b -m yum  -a name=$docker_package ;
 done

Download and Install Worker Binaries

모든 Worker노드에 구성을 위한 바이너리 파일을 다운로드 한다.

$ wget \
https://github.com/containernetworking/plugins/releases/download/v0.8.2/cni-plugins-linux-amd64-v0.8.2.tgz \
https://storage.googleapis.com/kubernetes-release/release/v1.17.4/bin/linux/amd64/kube-proxy \
https://storage.googleapis.com/kubernetes-release/release/v1.17.4/bin/linux/amd64/kubelet


$ for dir in  /etc/cni/net.d /opt/cni/bin /var/lib/kubelet /var/lib/kubernetes /var/run/kubernetes /var/lib/kube-proxy;
    do
      ansible -i hosts all -m file -ba "path=$dir state=directory";
    done


$ for file in kubectl kube-proxy kubelet  ;
  do
     ansible -i hosts all -m copy -ba "src=$file dest=/usr/local/bin/ owner=root group=root mode=0755";
  done

$  ansible -i hosts all -m copy -ba "src=cni-plugins-linux-amd64-v0.8.2.tgz dest=/tmp owner=root group=root mode=0755";

$ ansible -i hosts all -m unarchive -ba 'src=/tmp/cni-plugins-linux-amd64-v0.8.2.tgz dest=/opt/cni/bin/ remote_src=yes'

Configure the Kubelet

worker 노드 설정을 위한 인증서와 kubeconfig 파일을 복사 한다.

$ ansible -i hosts all  -m copy -ba "src={{ inventory_hostname }}-key.pem dest=/var/lib/kubelet/ owner=root group=root mode=0600"
$ ansible -i hosts all  -m copy -ba "src={{ inventory_hostname }}.pem dest=/var/lib/kubelet/ owner=root group=root mode=0600"
$ ansible -i hosts all  -m copy -ba "src={{ inventory_hostname }}.kubeconfig dest=/var/lib/kubelet/kubeconfig owner=root group=root mode=0644"
$ ansible -i hosts all  -m copy -ba "src=ca.pem dest=/var/lib/kubernetes/ owner=root group=root mode=0600"

kubelet-config.yaml 구성 파일을 작성하고 woker노드로 복사한다.

$ cat <<EOF | sudo tee kubelet-config.yaml.j2
kind: KubeletConfiguration
apiVersion: kubelet.config.k8s.io/v1beta1
authentication:
  anonymous:
    enabled: false
  webhook:
    enabled: true
  x509:
    clientCAFile: "/var/lib/kubernetes/ca.pem"
authorization:
  mode: Webhook
clusterDomain: "cluster.local"
clusterDNS:
  - "10.32.0.10"
resolvConf: "/etc/resolv.conf"
runtimeRequestTimeout: "15m"
tlsCertFile: "/var/lib/kubelet/{{ inventory_hostname }}.pem"
tlsPrivateKeyFile: "/var/lib/kubelet/{{ inventory_hostname }}-key.pem"
EOF

$ ansible -i hosts all -m template -ba "src=kubelet-config.yaml.j2 dest=/var/lib/kubelet/kubelet-config.yaml owner=root group=root mode=0644"

resolvConf 구성은 systemd-resolved를 실행하는 시스템에서 서비스 검색에 CoreDNS를 사용할 때 루프를 피하기 위해 사용된다.

kubelet.service 시스템 Unit 파일을 작성한다.

$ cat <<EOF | sudo tee kubelet.service
[Unit]
Description=Kubernetes Kubelet
Documentation=https://github.com/kubernetes/kubernetes
After=containerd.service
Requires=containerd.service

[Service]
ExecStart=/usr/local/bin/kubelet \\
  --config=/var/lib/kubelet/kubelet-config.yaml \\
  --container-runtime=docker \\
  --image-pull-progress-deadline=2m \\
  --kubeconfig=/var/lib/kubelet/kubeconfig \\
  --network-plugin=cni \\
  --register-node=true \\
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

$ ansible -i hosts all  -m copy -ba "src=kubelet.service dest=/etc/systemd/system/kubelet.service owner=root group=root mode=0644"

Configure the Kubernetes Proxy

worker 노드 설정을 kubeconfig 파일을 복사 한다.

$ ansible -i hosts all  -m copy -ba "src=kube-proxy.kubeconfig  dest=/var/lib/kube-proxy/kubeconfig owner=root group=root mode=0600"

kube-proxy-config.yaml 구성 파일을 작성하고 woker노드로 복사한다.

$ cat <<EOF | sudo tee kube-proxy-config.yaml
kind: KubeProxyConfiguration
apiVersion: kubeproxy.config.k8s.io/v1alpha1
clientConnection:
  kubeconfig: "/var/lib/kube-proxy/kubeconfig"
mode: "iptables"
clusterCIDR: "10.200.0.0/16"
EOF

$ ansible -i hosts all  -m copy -ba "src=kube-proxy-config.yaml dest=/var/lib/kube-proxy/ owner=root group=root mode=0644"

kube-proxy.service 시스템 Unit 파일을 작성하고 woker노드로 복사한다.

$ cat <<EOF | sudo tee kube-proxy.service
[Unit]
Description=Kubernetes Kube Proxy
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-proxy \\
  --config=/var/lib/kube-proxy/kube-proxy-config.yaml
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

$ ansible -i  hosts all -m copy -ba "src=kube-proxy.service dest=/etc/systemd/system/ owner=root group=root mode=0644"

Start the Worker Services

모든 Wokerer노드에서 Worker노드 구동에 필요한 데몬을 실행한다.

$ for service in docker kubelet kube-proxy;
  do
    ansible -i hosts all  -m systemd -ba "name=$service daemon-reload=yes state=started enabled=yes";
  done

Verification

$ kubectl  get nodes -o wide
NAME                  STATUS     ROLES    AGE   VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION               CONTAINER-RUNTIME
kube-hard-master001   Ready    <none>   28s   v1.17.4   10.15.10.21   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-master002   Ready    <none>   29s   v1.17.4   10.15.10.22   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-master003   Ready    <none>   28s   v1.17.4   10.15.10.23   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-worker001   Ready    <none>   34m   v1.17.4   10.15.10.31   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-worker002   Ready    <none>   34m   v1.17.4   10.15.10.32   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-worker003   Ready    <none>   34m   v1.17.4   10.15.10.33   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8

Configuring kubectl for Remote Access

kube-hard-deploy 인스턴스에서 로드밸런서 역할을 하는 haproxy로 클라이언트 요청을 보낼 context를 설정 한다.

$ KUBERNETES_PUBLIC_ADDRESS=10.15.10.2

  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://${KUBERNETES_PUBLIC_ADDRESS}:6443

  kubectl config set-credentials admin \
    --client-certificate=admin.pem \
    --client-key=admin-key.pem

  kubectl config set-context kubernetes-the-hard-way \
    --cluster=kubernetes-the-hard-way \
    --user=admin

  kubectl config use-context kubernetes-the-hard-way

kube-hard-deploy 인스턴스에서 kubectl 클라이언트를 이용하여 클러스터의 상태를 확인 한다.

$ kubectl get componentstatuses -o yaml | egrep "name:|kind:|message:"
  - message: ok
  kind: ComponentStatus
    name: controller-manager
  - message: '{"health":"true"}'
  kind: ComponentStatus
    name: etcd-1
  - message: '{"health":"true"}'
  kind: ComponentStatus
    name: etcd-2
  - message: '{"health":"true"}'
  kind: ComponentStatus
    name: etcd-0
kind: List

$ kubectl  get nodes -o wide
NAME                  STATUS     ROLES    AGE   VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION               CONTAINER-RUNTIME
kube-hard-master001   Ready    <none>   28s   v1.17.4   10.15.10.21   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-master002   Ready    <none>   29s   v1.17.4   10.15.10.22   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-master003   Ready    <none>   28s   v1.17.4   10.15.10.23   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-worker001   Ready    <none>   34m   v1.17.4   10.15.10.31   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-worker002   Ready    <none>   34m   v1.17.4   10.15.10.32   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8
kube-hard-worker003   Ready    <none>   34m   v1.17.4   10.15.10.33   <none>        CentOS Linux 7 (Core)   3.10.0-957.27.2.el7.x86_64   docker://19.3.8

Provisioning Pod Network Routes

모든 워커 노드에서 IP forwarding 활성화 및 Forward 체인에 대하여 허용하는 iptables 룰을 추가 한다.

$ ansible -i hosts all  -m sysctl -ba 'name=net.ipv4.conf.all.forwarding value=1'
$ ansible -i hosts all -m iptables -ba 'chain=FORWARD jump=ACCEPT'

Deploying Flannel

CNI로 사용할 Flannel을 배포한다.

$ kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

배포된 Flannel은 데몬셋으로 모든 worker노드에 Pod로 올라온다.

$ kubectl  get pod -n kube-system -o wide
NAME                          READY   STATUS    RESTARTS   AGE   IP            NODE                  NOMINATED NODE   READINESS GATES
kube-flannel-ds-amd64-82jjr   1/1     Running   0          44s   10.15.10.23   kube-hard-master003   <none>           <none>
kube-flannel-ds-amd64-hdd56   1/1     Running   0          44s   10.15.10.21   kube-hard-master001   <none>           <none>
kube-flannel-ds-amd64-nzd9b   1/1     Running   0          29m   10.15.10.32   kube-hard-worker002   <none>           <none>
kube-flannel-ds-amd64-rxw7l   1/1     Running   0          44s   10.15.10.22   kube-hard-master002   <none>           <none>
kube-flannel-ds-amd64-vgftw   1/1     Running   0          29m   10.15.10.33   kube-hard-worker003   <none>           <none>
kube-flannel-ds-amd64-vzdf5   1/1     Running   0          29m   10.15.10.31   kube-hard-worker001   <none>           <none>

테스트를 위하여 nginx pod를 모든 wokre노드로 배포 하며, busybox를 통하여 서로 다른 노드간 통신이 되는지 확인 한다.

$ cat << EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  selector:
    matchLabels:
      run: nginx
  replicas: 6
  template:
    metadata:
      labels:
        run: nginx
    spec:
      containers:
      - name: my-nginx
        image: nginx
        ports:
        - containerPort: 80
EOF

$ kubectl expose deployment/nginx
$ kubectl run busybox --image=odise/busybox-curl --command -- sleep 3600
$ POD_NAME=$(kubectl get pods -l run=busybox -o jsonpath="{.items[0].metadata.name}")
$ kubectl get ep nginxkubectl get ep nginx
NAME    ENDPOINTS                                               AGE
nginx   10.200.0.2:80,10.200.1.2:80,10.200.2.2:80 + 3 more...   36m kubectl exec $POD_NAME -- curl <first nginx pod IP address>

$ kubectl  get pod -o wide
NAME                      READY   STATUS    RESTARTS   AGE     IP           NODE                  NOMINATED NODE   READINESS GATES
busybox                   1/1     Running   0          7m22s   10.200.5.2   kube-hard-master003   <none>           <none>
busybox-9689b649d-sdbqp   1/1     Running   0          37m     10.200.0.3   kube-hard-worker001   <none>           <none>
nginx-776b7c6897-59tkb    1/1     Running   0          37m     10.200.2.2   kube-hard-worker002   <none>           <none>
nginx-776b7c6897-frs8s    1/1     Running   0          85s     10.200.5.3   kube-hard-master003   <none>           <none>
nginx-776b7c6897-kbw89    1/1     Running   0          37m     10.200.0.2   kube-hard-worker001   <none>           <none>
nginx-776b7c6897-l2hsr    1/1     Running   0          85s     10.200.4.3   kube-hard-master001   <none>           <none>
nginx-776b7c6897-mqqcv    1/1     Running   0          85s     10.200.3.3   kube-hard-master002   <none>           <none>
nginx-776b7c6897-pfrcp    1/1     Running   0          37m     10.200.1.2   kube-hard-worker003   <none>           <none>

$ kubectl exec $POD_NAME -- curl <각 nginx pod ip >

Deploying the DNS Cluster Add-on

Kubernetes 클러스터 내에서 실행되는 응용 프로그램에 DNS 기반 서비스 검색을 제공하는 DNS 애드온을 배포한다.

The DNS Cluster Add-on

coredns 서비시를 배포 한다.

$ kubectl apply -f https://raw.githubusercontent.com/e-minguez/kubernetes-the-hard-way-osp/master/deployments/coredns.yaml

coredns pod를 확인할 수 있다.

$ kubectl get pods -l k8s-app=kube-dns -n kube-system -o wide
NAME                       READY   STATUS    RESTARTS   AGE   IP           NODE                  NOMINATED NODE   READINESS GATES
coredns-68567cdb47-bkzsq   1/1     Running   0          87s   10.200.4.2   kube-hard-master001   <none>           <none>
coredns-68567cdb47-cc2xn   1/1     Running   0          87s   10.200.3.2   kube-hard-master002   <none>           <none>

Verification

확인하기 위하여 간단한 busybox를 배포한다.

$ kubectl run --generator=run-pod/v1 busybox --image=busybox:1.28 --command -- sleep 3600

busybox 컨테이너에서 kuberntes 도메인에 대하여 질의 되는 것을 확인한다.

$ kubectl exec -ti busybox -- nslookup kubernetes
Server:    10.32.0.10
Address 1: 10.32.0.10 kube-dns.kube-system.svc.cluster.local

Name:      kubernetes
Address 1: 10.32.0.1 kubernetes.default.svc.cluster.local

만약 아래와 같은 응답이 안오는 현상이 있을경우

$ kubectl exec -ti busybox -- nslookup kubernetes
Server:    10.32.0.10
Address 1: 10.32.0.10

nslookup: can't resolve 'kubernetes'
command terminated with exit code 1

각 모든 worker 노드에서 br_netfilter 설정을 확인 해보자

https://github.com/alosadagrande/kubernetes-the-hard-way-libvirt-kvm/blob/a78d056e67f580f33097dcdf4a462f388c6a2f05/docs/12-dns-addon.md

$  ansible -i hosts kube_worker -m modprobe -ba 'name=br_netfilter state=present'
반응형
